Трансляция адресов

Для того чтобы узлы с частными адресами могли при необходимости подключаться к сети Интернет , используются специальные трансляторы частных адресов в публичные. Например, транслятор сетевых адресов ( Network Address Translation — NAT) переводит один частный адрес в один публичный. Поэтому экономия IP -адресов может быть достигнута только за счет того, что не всем узлам частной сети разрешается выход в Интернет .

Второй тип транслятора Port Address Translation — PAT один общедоступный IP — адрес комбинирует с набором номеров порта узла источника, т.е. формируется совокупность комплексных адресов, называемых сокетами, например 192.168.10.17:1275, 192.168.10.17:1086, 192.168.10.17:2013. При этом один IP — адрес могут использовать сразу несколько узлов частной сети. Поэтому данный метод трансляции частных адресов в публичные эффективно экономит общедоступные IP -адреса. Транслятор PAT называют также NAT Overload, где один IP — адрес используется многими пользователями.

Когда клиент сети с частными адресами посылает пакеты в сеть Интернет , транслятор адресов NAT переводит внутренний (inside) локальный (частный) IP — адрес клиента во внутренний глобальный (публичный) адрес . Адрес назначения по отношению к клиенту, например, посылающему запрос серверу, является внешним (outside). В общем случае внешние адреса также могут быть локальными и глобальными.

Таким образом, NAT позволяет многим сетям использовать одни и те же частные IP -адреса. При этом публичные адреса используются только по мере необходимости при передаче информации в Интернет . Кроме того, NAT повышает безопасности сети, т.к. скрывает внутренние (частные) IP -адреса от внешних сетей.

На рис. 9.1 приведена схема сети, в которой используется транслятор адресов. Трансляторы NAT обычно устанавливаются на границе тупиковой сети. В нашем примере R-В — граничный маршрутизатор, через который все пользователи внутренних частных сетей на маршрутизаторах R-А, R-В подсоединяются к маршрутизатору R-ISP сети провайдера (поставщика) интернет -услуг. На маршрутизаторе R-В и установливается транслятор NAT .

При передаче пакета из внутренней (inside) сети, например из 192.168.10.0, в сеть Интернет граничный маршрутизатор транслирует внутренний частный адрес компьютера в публичный маршрутизируемый (routable) адрес внешней (outside) сети. Для реализации трансляции частных адресов в публичные провайдер выделяет администратору набор (пул) публичных адресов, например, пул адресов: 222.100.100.60 — 222.100.100.62.

На рис. 9.2 приведен пример передачи пакета с узла с IP -адресом 192.168.10.11 на веб- сервер сети провайдера с IP -адресом 210.4.4.18.

В приведенном примере внутренний (Inside) локальный адрес — это частный IP — адрес 192.168.10.11, назначенный администратором на конечный узел внутренней сети.

Внутренний (Inside) глобальный адрес — это публичный адрес , который назначается транслятором соответствующему внутреннему узлу, когда пакет выходит из NAT маршрутизатора. Это адрес , который виден из внешней сети. При передаче запроса с компьютера на сервер ( рис. 9.2) транслятор NAT преобразует внутренний локальный адрес источника192.168.10.11 во внутренний глобальный 222.100.100.60, который выбирает транслятор NAT из таблицы перевода ( NAT Table ). Если транслятор не находит соответствующей строки в таблице перевода, то пакет уничтожается.

Внешний (Outside) глобальный адрес — это адрес назначения в сети Интернет , например IP — адрес 210.4.4.18 ( рис. 9.2). В некоторых случаях адресат назначения может находиться в частной сети, поэтому также может потребоваться транслятор NAT .

Трансляторы NAT могут работать в динамическом или статическом режимах.

В динамическом режиме NAT автоматически назначает публичные адреса на передаваемые пакеты из заданного провайдером пула общедоступных публичных адресов. Когда конечный узел с частным IP -адресом запрашивает доступ в Интернет , динамический NAT выбирает из пула свободный IP — адрес , который не используется другими узлами.

В статическом режиме администратор создает таблицу соответствия частных и глобальных адресов, и записи в таблице не меняются. Статический NAT обычно используется для веб-серверов или узлов, которые должны иметь постоянный адрес , который доступен из Интернета. Эти внутренние узлы могут быть серверами предприятия или сетевыми устройствами.

Транслятор номера порта

Транслятор номера порта PAT или, по-другому, NAT Overload, переводит многие частные IP-адреса в один или несколько публичных адресов. Получив от провайдера один публичный адрес, можно обеспечить доступ в Интернет сразу нескольким конечным узлам с частными адресами. Это возможно только, если каждый частный адрес будет дополнительно помечен (идентифицирован) номером порта, который задается на 4-ом транспортном уровне модели OSI.

При открытии сессии TCP/IP, например, при посылке запроса на сервер, сообщению (сегменту) присваивается номер порта назначения из диапазона известных номеров в пределах от 0 до 1023, а также номер порта источника из диапазона зарегистрированных портов (от 1024 до 49151) или диапазона динамических портов (от 49151 до 65535).

Транслятор PAT в маршрутизаторе дополняет IP-адрес источника этим номером порта, формируя комплексный публичный адрес (сокет). Когда ответ возвращается с сервера, исходный номер порта узла клиента, который на обратном пути становится номером порта назначения, определяет, какому клиенту маршрутизатор должен направить пакеты.

На рис. 9.3 приведен пример, когда узлы с внутренними частными адресами источников информации 192.168.10.11 и 192.168.10.12 обращаются к веб-серверу с адресом 210.4.4.18. На транспортном уровне запросам конечных узлов назначаются номера портов источников, соответственно 192.168.10.11:1407 и 192.168.10.12:1258.

Транслятор PAT граничного маршрутизатора R-В изменяет внутренние локальные адреса источников на внутренние глобальные адреса с теми же самыми номерами портов, т.е. формирует соответствующие публичные комплексные адреса, например, 222.100.100.60:1407 и 222.100.100.60:1258.

При этом комплексный адрес назначения (DA) будет внешним IP-адресом с назначенным номером порта службы уровня приложений, в данном случае 210.4.4.18:80 веб-сервера HTTP.

В формате заголовка сегмента (см. рис. 9.1, 9.2 из курса «Основы построения сетей пакетной коммутации») номер порта задается 16-ти разрядным двоичным числом. Поэтому один внешний глобальный адрес теоретически может использоваться для адресации 64К узлов. На практике число узлов на один глобальный адрес не превышает 4000.

Пакеты, поступающие из публичной сети, направляются адресату назначения в частной сети, в соответствии с таблицей транслятора, где отображены пары публичных и частных адресов. Этот процесс называется прослеживанием связи (connection tracking).

В предыдущем примере номера портов двух источников 1407 и 1258 в граничном шлюзе не изменяются. Однако если эти номера портов уже используются в других текущих сессиях, то эти номера переназначаются на первое доступное число. Например ( рис. 9.4), одинаковый номер порта 1258 используется в пакете, пересылаемом с узла 192.168.10.12 и в пакете, передаваемом с узла 192.168.10.13.

Поэтому транслятор РАТ на граничном маршрутизаторе R-В изменит во внутреннем глобальном адресе источника номер порта второго пакета на 1259. Если доступных номеров портов больше нет, то транслятор РАТ попытается использовать следующий IP-адрес из пула доступных для транслятора адресов.

Трансляция сетевых адресов и портов

Пусть некоторая организация имеет частную IP-сеть и глобальную связь с по­ставщиком услуг Интернета. Внешнему интерфейсу пограничного маршрути­затора R2 назначен глобальный адрес, а остальным узлам сети организации назначены частные адреса. NAPT позволяет всем узлам внутренней сети одно­временно взаимодействовать с внешними сетями, используя единственный заре­гистрированный IP-адрес. Возникает законный вопрос, каким образом внешние пакеты, поступающие в ответ на запросы из частной сети, находят узел-отпра­витель, ведь в поле адреса источника всех пакетов, отправляющихся во внеш­нюю сеть, помещается один и тот же адрес — адрес внешнего интерфейса погра­ничного маршрутизатора?

Для однозначной идентификации узла отправителя привлекается дополнитель­ная информация. Если в IP-пакете находятся данные протокола UDP или TCP, то в качестве такой информации выступает номер UDP- или TCP-порта соот­ветственно. Но и это не вносит полной ясности, поскольку из внутренней сети может исходить несколько запросов с совпадающими номерами портов отправи­теля, а значит, опять возникает вопрос об однозначности отображения единст­венного глобального адреса на набор внутренних адресов. Решение состоит в том, что при прохождении пакета из внутренней во внешнюю сеть каждой паре <внутренний частный адрес; номер TCP- или UDP-порта отправителя>ставится в соответствие пара <глобальный IP-адрес внешнего интерфейса; назначенный номер TCP- или UDP-порта>. Назначенный номер порта выбирается произволь­но, однако должно быть выполнено условие его уникальности в пределах всех узлов, получающих выход во внешнюю сеть. Соответствие фиксируется в таб­лице.

Эта модель при наличии единственного зарегистрированного IP-адреса, полу­ченного от поставщика услуг, удовлетворяет требованиям по доступу к внешним сетям большинства сетей средних размеров.

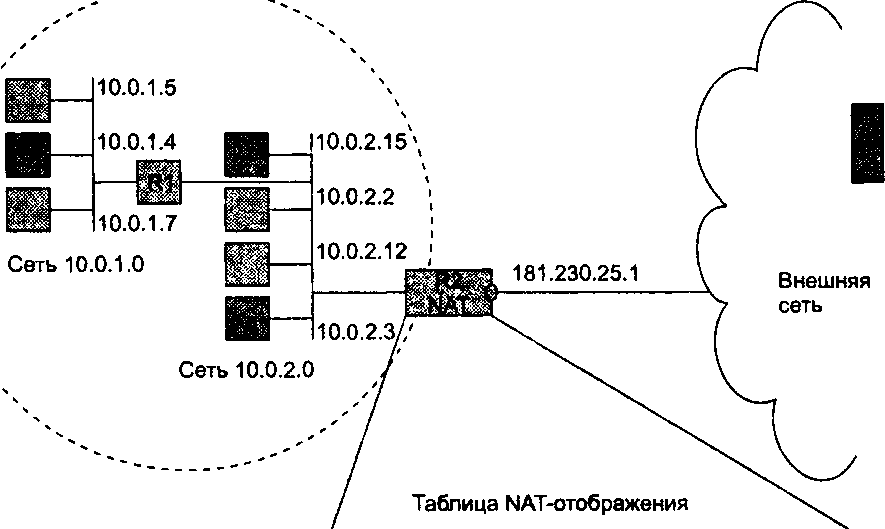

На рис. 20.9 приведен пример, когда в тупиковой сети А используются внутрен­ние адреса из блока 10.0.0.0. Внешнему интерфейсу маршрутизатора этой сети поставщиком услуг назначен адрес 181.230.25.1.

Когда хост 10.0.1.4 внутренней сети посылает во внешнюю сеть пакет серверу telnet, то он в качестве адреса назначения использует его глобальный адрес 136.56.28.8. Пакет поступает маршрутизатору R1, который знает, что путь к сети 136.56.0.0/16 идет через пограничный маршрутизатор R2. Модуль NAPT маршру­тизатора R2 транслирует адрес 10.0.1.4 и порт TCP 1245 источника в глобально уникальный адрес 181.230.25.1 и уникально назначенный TCP-порт, в приведен­ном примере — 3451. В таком виде пакет отправляется во внешнюю сеть и дости­гает сервера telnet. Когда получатель генерирует ответное сообщение, то он в качестве адреса назначения указывает единственный зарегистрированный гло­бальный адрес внутренней сети, являющийся адресом внешнего интерфейса NAPT- устройства. В качестве номера порта получателя сервер помещает назначенный номер TCP-порта, взятый из поля порта отправителя пришедшего пакета. При поступлении ответного пакета на NAPT-устройство внутренней сети именно по номеру порта в таблице трансляции выбирается нужная строка. По ней опреде­ляется внутренний IP-адрес соответствующего узла и действительный номер порта. Эта процедура трансляции полностью прозрачна для конечных узлов.

Заметьте, что в таблице имеется еще одна запись с номером порта 1245, такая ситуация вполне возможна: операционные системы на разных компьютерах независимо присваива­ют номера портов клиентским программам. Именно для разрешения такой неоднозначно­сти и привлекаются уникальные назначенные номера портов.

В технологии NAPT разрешаются только исходящие из частной сети TCP- и UDP- сеансы. Однако возникают ситуации, когда нужно обеспечить доступ к некото­рому узлу внутренней сети извне. В простейшем случае, когда служба зарегист­рирована, то есть ей присвоен хорошо известный номер порта (например, WWW или DNS), и, кроме того, эта служба представлена во внутренней сети в единст­венном экземпляре, задача решается достаточно просто. Служба и узел, на котором она работает, однозначно определяются хорошо известным зарегистрированным номером порта службы.

Завершая рассмотрение технологии NAT, заметим, что помимо традиционной технологии NAT существуют и другие ее варианты, например двойной трансля­ции сетевых адресов, при которой модифицируются оба адреса — и источника, и приемника (в отличие от традиционной технологии NAT, когда модифициру­ется только один адрес). Двойная трансляция сетевых адресов необходима, ко­гда частные и внешние адресные пространства имеют коллизии. Наиболее час­то это происходит, когда внутренний домен имеет некорректно назначенные публичные адреса, которые принадлежат другой организации. Подобная ситуа­ция может возникнуть из-за того, что сеть организации была изначально изо­лированной и адреса назначались произвольно, причем из глобального про­странства. Или же такая коллизия может быть следствием смены поставщика услуг, причем организация хотела бы сохранить старые адреса для узлов внут­ренней сети.

Трансляция Сетевых Адресов — Network Address Translation подробное описание технологии

Трансляция сетевых адресов по английский Network Address Translation (NAT) это технология замены ip адресов и портов в заголовке ip пакета. Чаще всего nat используется, чтобы заменить ip адрес внутренней сети на ip адрес из внешней сети. Это делается, чтобы преодолеть нехватку адресов IPv4.

Внутренние и внешние IP адреса

Внешние ip адреса это обычные адреса, которые можно применять в интернет. Они должны быть уникальными во всём мире, их нельзя использовать просто так. Нужно получать разрешение у корпорации ICANN, у одного из ее региональных регистраторов.

Проблема с внешними адресами в протоколе ipv4 в том, что их не хватает для современного масштаба интернет. Адресов ipv4 примерно 4 млрд., а сейчас устройств в интернете гораздо больше.

Внутренние IP адреса это три специальных, диапазонов ip адресов, 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16 которые можно использовать для создания внутренних или частных сетей. Диапазоны определены в документе RFC 1918. Эти адреса не могут использоваться в интернет, зато их можно применять в своей сети без обращения в ICANN. Разные частные сети, могут использовать одни и те же диапазоны внутренних ip адресов.

Пример использования NAT

Как работает технология NAT для преобразования внутренних адресов во внешние? Предположим, у нас есть сеть организации в которой используются внутренние адреса из диапазона 192.168.1.0. Есть Интернет в котором такие адреса использовать нельзя и внутренняя сеть подключаемая к интернет через устройство NAT.

Устройство NAT имеет один внешний ipv4 адрес 184.86.48.128 и когда компьютеры из внутренней сети хотят подключиться к интернету, устройство NAT преобразует ip адреса из внутренней сети в ip адрес внешней сети.

Типы NAT

Есть достаточно много разных вариантов технологии NAT. Мы рассмотрим 3 типа, которые используются чаще всего. Однако, кроме них есть и другие возможные варианты.

Статический NAT

Первый тип это статическое отображение ip адресов один к одному. В этом случае, нам нужно иметь столько же внешних адресов, сколько и компьютеров во внутренней сети. т.е. 4 компьютера и 4 ip адреса в нашем случае. И у нас фиксированное отображение внутренних адресов во внешние ip адреса.

Такая схеме используетя редко и она возможна, когда Вы подключаете сеть организации не к интернет, а к какой-то другой организации, где тоже используются внутренние ip адреса и возможен конфликт ip адресов.

Динамический NAT

Второй вариант это динамическое преобразование, когда набор внутренних ip адресов отображается на группу внешних ip адресов. В случае динамического NAT у нас есть несколько внешних ip адресов, которые поочередно используются разными компьютерами из внутренней сети. Например сначала компьютер 1 использует первый адрес, а компьютер 3 второй адрес.

Через некоторое время, второй компьютер может использовать второй адрес, а третий компьютер первый адрес. Таким образом, преобразование выполняется динамически.

Один ко многим (masquerading)

Третий вариант, который используется чаще всего это, когда все адреса из внутренней сети, отображаются на один внешний ip адрес.

Рассмотрим, как работает вариант NAT one-to-many, потому что с его помощью, можно подключать к интернет большие сети организаций, используя один внешний ip адрес (184.86.48.128). Именно это позволяет частично смягчить проблему нехватки адресов ipv4.

Преобразование или трансляция сетевых адресов, реализуется с помощью таблицы NAT, которая находится внутри устройства NAT.

Работа NAT

Как работает nat в режиме masquerading? Предположим, что первый компьютер решил зайти на сайт. Он отправляет пакет, в ip адресе указывается ip адрес компьютера из внутренней сети (192.168.1.2), в поле порт указывается динамический порт, выданный браузеру операционной системой (57160). И пакет предназначен для 80 порта адреса Веб-сайта.

Но, так как адреса из внутренней сети не могут использоваться в интернет, то устройству nat нужно заменить ip адрес из внутренней сети в заголовке пакета в адресе отправителя (192.168.1.1), на ip адрес из внешней сети (184.86.48.128).

Как это делает устройство nat? После того, как устройство nat получило пакет, оно записывает внутренний ip адрес и внутренний порт в таблицу и генерирует пару внешний адрес и внешний порт для замены в пакете. Так как у нас всего лишь один внешний адрес, то именно он записывается в поле внешний ip. Внешний порт генерируется случайным образом. Устройство нат сгенерировало адрес пота 48202.

На следующем этапе происходит трансляция, т.е. замена ip адреса и порта. IP адрес и порт отправителя удаляются из пакета и на их место записываются новые данные из таблицы nat. Внешний ip адрес устройства nat и внешний порт, которое устройство nat сгенерировало случайным образом.

В таком виде пакет передается на веб сервер. Когда приходит ответ от веб-сервера, там в качестве получателя, указывается ip адрес устройства nat и порт на этом устройстве.

Но в реальности эти данные предназначены не для устройства nat, а для компьютера внутренней сети. Поэтому устройство нат должно понять к какому компьютеру во внутренней сети предназначены данные. Затем изменить ip адрес и порт, передать данные нужному компьютеру. Это делается, с помощью таблицы nat.

В таблице nat ищется запись в которой внешний ip адрес и внешний порт, такие же как в поступившем пакете. Пока у нас в таблице одна запись, поэтому устройство nat берет из этой записи внутренний ip адрес интересующего нас компьютера и его порт. Устройство nat сново производит замену ip адреса и порта в пакете и в в таком виде передает пакет во внутреннюю сеть.

Что происходит если в интернет захочет зайти какой-нибудь другой компьютер, предположим, что компьютер 4 тоже хочет зайти на веб-сайт zvondozvon.ru. Устройство nat работает аналогично, извлекает ip адрес и порт, записывает их в таблицу nat. В качестве внешнего ip адреса указывается единственный внешний ip адрес устройства nat и номер внешнего порта снова генерируется случайным образом.

Адрес и порт из внутренней сети меняются на адрес и порт из внешней сети. И в таком виде пакет передается в интернет.

Когда приходит ответ от веб-сервера, снова выполняется поиск пары внешний ip адрес и внешний порт. В таблице nat ищется соответствующие им внутренний ip адрес и внутренний порт. Производится замена в заголовке пакета и пакет передается во внутреннюю сеть. Можете посмотреть видео, если что-то было не ясно.

Преимущества NAT

Эта технология долго позволяла справляться с нехваткой адресов ipv4. Вы можете подключить к интернет сеть крупной организации, где много компьютеров, с помощью всего лишь одного внешнего адреса ipv4.

Эту технологию легко развернуть и использовать, Вам нужно всего лишь одно устройство nat и адреса для внутренней сети. Вы можете свободно использовать из диапазона частных адресов не обращаясь в ICANN.

Дополнительное преимущество в безопасности, технология nat скрывает внутреннюю структуру сети от внешнего мира. Для внешнего мира есть всего один адрес ipv4, а что установлено внутри сети, с внутренними адресами, никто не видит.

Недостатки NAT

Однако nat обладает рядом существенных недостатков. Первый теоретический недостаток, заключается в том, что нарушение фундаментального принципа построения ip-сетей, в которых каждый компьютер должен иметь возможность соединяться с любым другим компьютером.

Следствие этого теоретического недостатка, является ряд практических. Например нет возможности подключиться из внешнего мира к компьютерам во внутренней сети. Из внешнего мира виден всего лишь один ip адрес и невозможно понять, что в реальности за этим ip адресом находится большое количество других устройств.

Некоторые протоколы, которые разрабатывались в ранние годы создания интернет, и рассчитаны на то, что каждое устройство может соединиться с каждым, в случае с nat работают плохо. Например, плохо работает протокол FTP, который использует два соединения, одно для управления, другое для передачи данных. Соединение для передачи данных обычно устанавливается сервером, если клиент находится за устройством nat, то сервер FTP не может установить с ним соединение для передачи данных.

Плохо работают протоколы, которые не устанавливают соединения. Для которых нет возможности сохранить запись в таблице nat на всё время жизни соединения.

Дополнительный недостаток в том, что нет единого стандарта nat, а есть много разных вариантов, которые поддерживаются разными производителями оборудования и их ПО, все это вносит путаницу и приводит к несовместимости.

Решение проблем с NAT

Как можно решить проблемы с nat? Если Вы хотите иметь возможность попасть из внешнего мира во внутреннюю сеть, то для этого можно использовать статическое отображение, которое мы уже рассматривали выше.

Можно использовать отображение один к одному, но для этого нужно иметь несколько внешних ip адресов.

Также можно использовать статическое отображение для портов. Например, порт 80 на устройстве nat отображается во внутренний адрес сервера и порт 80. Порт 25, который используется для электронной почты отображается во внутренний адрес почтового сервера и порт 25. В этом случае у нас есть один ip адрес, но разные его порты отображаются в разные пары, ip адрес и порт, во внутренней сети.

Есть технология NAT Traversal, которая позволяет устанавливать соединения с компьютерами во внутренней сети без интернет. Она определена в стандарте RFC 3489. Есть и другие варианты такой технологии. Такая технология часто используется в приложениях для передачи видео и голоса, например Skype.

Итоги

Рассмотрели технологию трансляции сетевых адресов NAT, она используется, чтобы в заголовке ip пакета преобразовать ip адрес внутренней или частно сети в ip адрес внешней сети, которая может использоваться в интернет. Технология nat реализуется с помощью маршрутизаторов, межсетевых экранов и другие сетевые устройства.

Проброс портов и настройка роутера для внешнего доступа

Домашний роутер обычно не дает возможности добраться из внешнего Интернета до компьютеров во внутренней сети. Это правильно — хакерские атаки рассчитаны на известные уязвимости компьютера, так что роутер является дополнительным препятствием. Однако бывают случаи, когда доступ к роутеру и его локальным ресурсам из «внешнего мира» становится необходим. О том, в каких случаях бывает нужен доступ извне, и как его безопасно настроить — эта статья.

Зачем открывать доступ извне?

Доступ «снаружи» нужен не только в экзотических случаях вроде открытия игрового сервера или запуска сайта на домашнем компьютере. Гораздо чаще приходится «открывать порт» для многопользовательской игры, а это — как раз предоставление внешнему пользователю (серверу игры) доступа к внутренней сети (порт компьютера). Если необходимо удаленно подключиться и настроить компьютер или роутер, скачать файл-другой из домашней сети, находясь в командировке, или посмотреть видео с подключенных к домашней сети IP-камер — нужно настроить доступ.

Цвета и формы IP-адресов

Прежде чем разбираться, как открыть доступ к своим ресурсам, следует понять, как вообще происходит соединение в сети Интернет. В качестве простой аналогии можно сравнить IP-адрес с почтовым адресом. Вы можете послать письмо на определенный адрес, задать в нем какой-то вопрос и вам придет ответ на обратный адрес. Так работает браузер, так вы посещаете те или иные сайты.

Но люди общаются словами, а компьютеры привыкли к цифрам. Поэтому любой запрос к сайту сначала обрабатывается DNS-сервером, который выдает настоящий IP-адрес.

Допустим теперь, что кто-то хочет написать письмо вам. Причем не в ответ, а самостоятельно. Не проблема, если у вас статический белый адрес — при подключении сегодня, завтра, через месяц и год он не поменяется. Кто угодно, откуда угодно, зная этот адрес, может написать вам письмо и получите его именно вы. Это как почтовый адрес родового поместья или фамильного дома, откуда вы не уедете. Получить такой адрес у провайдера можно только за отдельную и регулярную плату. Но и с удаленным доступом проблем меньше — достаточно запомнить выданный IP.

Обычно провайдер выдает белый динамический адрес — какой-нибудь из незанятых. Это похоже на ежедневный заезд в гостиницу, когда номер вам выдается случайно. Здесь с письмом будут проблемы: получить его можете вы или другой постоялец — гарантий нет. В таком случае выручит DDNS — динамический DNS.

Самый печальный, но весьма распространенный в последнее время вариант — серый динамический адрес: вы живете в общежитии и делите один-единственный почтовый адрес с еще сотней (а то и тысячей) жильцов. Сами вы письма писать еще можете, и до адресата они дойдут. А вот письмо, написанное на ваш почтовый адрес, попадет коменданту общежития (провайдеру), и, скорее всего, не пойдет дальше мусорной корзины.

Сам по себе «серый» адрес проблемой не является — в конце концов, у всех подключенных к вашему роутеру устройств адрес именно что «серый» — и это не мешает им пользоваться Интернетом. Проблема в том, что когда вам нужно чуть больше, чем просто доступ к Интернету, то настройки своего роутера вы поменять можете, а вот настройки роутера провайдера — нет. В случае с серым динамическим адресом спасет только VPN.

Кто я, где я, какого я цвета?

С терминологией разобрались, осталось понять, какой именно адрес у вас. У большинства провайдеров фиксированный адрес стоит денег, так что если у вас не подключена услуга «статический IP-адрес», то он наверняка динамический. А вот белый он или серый гусь — это нужно проверить. Для начала надо узнать внешний IP-адрес роутера в его веб-интерфейсе и сравнить с тем адресом, под которым вас «видят» в Интернете.

В админ-панели роутера свой IP можно найти на вкладках «Информация о системе», «Статистика», «Карта сети», «Состояние» и т. п. Где-то там нужно искать WAN IP.

Если адрес начинается с «10.», или с «192.168.», то он определенно «серый» — большинство способов открытия доступа работать не будет и остается только VPN.

Если же адрес выглядит по-другому, надо посмотреть на него «снаружи» с помощью одного из сервисов, показывающих ваш IP-адрес, например, http://myip.ru/.

Если адрес, показанный на сайте, совпадает с тем, что вы увидели в веб-интерфейсе, то у вас честный «белый» адрес и доступ из «большого мира» не вызовет особых затруднений — остается только настроить «пробросы» на роутере и подключить DDNS.

Что такое порты и зачем их бросать?

Порт — это пронумерованное виртуальное «устройство», предназначенное для передачи данных по сети. Каждая сетевая программа использует для установления связи отдельный порт или группу портов. К примеру, браузеры используют TCP-порт 80 для незашифрованного трафика (http) и 443 для зашифрованного (https).

Проброс порта — это специальное правило в роутере, которое разрешает все обращения извне к определенному порту и передает эти обращения на конкретное устройство во внутренней сети.

Необходимость «проброса» портов обычно возникает при желании сыграть по сети в какую-нибудь игру с компьютера, подключенного к роутеру. Впрочем, это не единственная причина — «проброс» потребуется при любой необходимости получить «извне» доступ к какому-нибудь конкретному устройству в вашей локальной сети.

Разрешать к компьютеру вообще все подключения, то есть пробрасывать на него весь диапазон портов — плохая идея, это небезопасно. Поэтому роутеры просто игнорируют обращения к любым портам «извне». А «пробросы» — специальные исключения, маршруты трафика с конкретных портов на конкретные порты определенных устройств.

Игровые порты: что, куда бросаем?

Какой порт открыть — зависит от конкретного программного обеспечения. Некоторые программы требуют проброса нескольких портов, другим — достаточно одного.

У разных игр требования тоже отличаются — в одни можно играть даже с «серого» адреса, другие без проброса портов потеряют часть своих возможностей (например, вы не будете слышать голоса союзников в кооперативной игре), третьи вообще откажутся работать.

Например, чтобы сыграть по сети в «Destiny 2», нужно пробросить UDP-порт 3074 до вашей «плойки», или UDP-порт 1200 на Xbox. А вот до ПК потребуется пробросить уже два UDP-порта: 3074 и 3097.

В следующей таблице приведены некоторые игры и используемые ими порты на ПК:
