Officeserv device manager

Развертываем корпоративную телефонную сеть на основе технологии VoIP. Часть 1. Как настроить АТС Sаmsung

Архив номеров / 2007 / Выпуск №6 (55) / Развертываем корпоративную телефонную сеть на основе технологии VoIP. Часть 1. Как настроить АТС Sаmsung

РАШИД АЧИЛОВ, поклонник FreeBSD с многолетним опытом использования ее в совмещенных с Windows сетях и сторонник Open Source. Администратор сетей и средств защиты крупной торговой сети

Развертываем корпоративную телефонную сеть
на основе технологии VoIP

Часть 1. Как настроить АТС Sаmsung

Однажды начальник вызывает вас и, показывая на груду коробок с надписями Samsung – Enterprise IP Solutions, говорит: «Это наша новая телефонная станция, которую мы поставим в филиале в другом городе. Она должна связываться с нашей основной станцией по VoIP. Во-первых, это позволит экономить на межгороде, а во-вторых, можно будет звонить по коротким номерам».

Собери свою станцию

В IP-телефонии применяется многочисленная специфическая терминология, большинство терминов которой пришло из «классической» телефонии. Для системных администраторов, которые, может быть, когда-то работали монтерами кросса или линейными монтерами, в ней не найдется ничего нового, но для тех, кто занимался исключительно компьютерами, она может оказаться незнакомой.

  • ГТС (ТФОП, PSTN) – городская телефонная сеть (телефония общего пользования). Подразумевается обыкновенная городская телефонная сеть.
  • УАТС (PBX) – учрежденческая АТС. Подразумевается локальная АТС крупного предприятия, которая может оказаться устаревшего типа (например, «Искра» – очень популярная среди УАТС).
  • Комплект серийной линии (КСИ, серийный комплект, транк, TRK) – физический компонент АТС, обеспечивающий взаимодействие с одной внешней телефонной линией (ГТС, УАТС). Как правило, КСИ группируются в блоки серийных линий, представляющие собой платы, устанавливаемые в слоты расширения АТС.
  • Абонентский комплект (АК, SLI) – физический комплект АТС, обеспечивающий взаимодействие с одним обыкновенным (аналоговым) внутренним телефонным аппаратом. Как правило, АК группируются в блоки абонентских комплектов, представляющие собой платы, устанавливаемые в слоты расширения АТС. Блоки АК – основное содержание АТС.
  • Цифровой абонентский комплект (ЦАК, DLI) – то же самое, только предназначен для работы с цифровым (системным) телефоном, который, кроме основных функций, обладает рядом сервисных, в том числе возможностями по программированию АТС.
  • Физический номер – номер устройства (комплекта, порта), выделяемый жестко и без возможности изменения на основе расположения платы в слоте АТС. Изменяется при перемещении платы в другой слот.
  • Логический номер – номер устройства (комплекта, порта), назначаемый при конфигурировании АТС. Может меняться произвольное количество раз.
  • LCR – маршрут до абонента, определяемый по принципу меньшей стоимости (Less Cost Route).
  • MMC – отдельная микропрограмма, задающая некоторый определенный блок настроек АТС. Называется также блоком, командой или таблицей, хотя, по сути, все эти названия неверны.
  • PCMMC – так в документации обозначается компьютер, с которого выполняется программирование АТС.

Итак, с чего начнется наша работа? Конечно же, с изучения того, что это разложено перед нами. Мы будем исходить из того, что новую станцию модели OS7200 нам необходимо подключить к уже действующей станции модели OS500. Следовательно, в минимальной комплектации (8 транков, 8 ЦАК, 16 АК, 4 VoIP-канала) коробок должно быть девять – большая коробка размером с 19″ корпус компьютера для монтажа в 19″ шкаф, в которой находится базовый блок, шесть коробок поменьше, одна еще меньше и одна совсем крошечная. Находятся в них:

  • Блок MCP – блок центрального процессора АТС. Это мозг станции. На нем имеется разъем LAN для подключения в локальную сеть, а также другие разъемы и индикаторы, назначение которых подробно описано в документации [1].
  • Блок MGI – блок VoIP. Имеет отдельный разъем LAN, которому назначается отдельный IP-адрес. В общем случае блоков MGI в станции может быть несколько (хотя для станции филиала это маловероятно, потому что на плате блока MGI имеется 4 посадочных места для модулей MGI2D, каждый из которых обеспечивает 4 одновременных разговора). Другие разьемы и индикаторы подробно описаны в документации [1].
  • Блок 8DLI – блок, содержащий 8 комплектов ЦАК. В свободной части передней панели расположены индикаторы использования комплектов.
  • Блок 8TRK – блок, содержащий 8 комплектов транковых (внешних) линий. Сюда подключаются входящие линии ТФОП и УАТС. На свободной части передней панели расположены индикаторы занятости каждого транка.
  • Блок 16SLI – блок, содержащий 16 комплектов АК. Поскольку разъемы занимают всю площадь передней панели, никаких индикаторов на блоке нет.
  • Модуль кодеков MGI2D – маленькая плата, устанавливаемая в соответствующие разъемы на плате блока MGI.
  • Носитель информации – карта MMC, обычно объемом 64 Мб, с записанной на ней последней версией программного обеспечения станции. Поставляется в маленькой белой коробочке.

Распаковываем базовый блок и приступаем к сборке. Отвертка не понадобится. Удивляемся, почему в комплекте отсутствует силовой кабель питания? Не торопитесь звонить поставщику – кабель не входит в комплект поставки. Точно так же, как не входит документация, – не ищите ни пакет с книжками, ни диск, лучше сразу идите на сайты производителей [4, 5] и загружайте документацию – [1, 2, 3]. В особенности полезным будет [3]. Несмотря на то что все описание, приведенное там, рассчитано на программирование с СТА, при программировании с PCMMC из него можно почерпнуть множество полезной информации.

Распаковываем блок MCP. На блоке есть набор DIP-ключей и один переключатель, который нужно поставить в положение «Вкл.». DIP-ключи задают регион и размер номерного поля для номеров АК, транков и групп – по одному ключу на номерное поле.

По умолчанию все настроено на 4-значную нумерацию, можно переключить на 3-значную, только зачем? Регион задавать не имеет смысла, так как ключами можно задать только США, Англию или Корею, остальные только через программу-конфигуратор.

Если станция укомплектована дополнительными модулями, устанавливаемыми на блок MCP (см. [1] для более подробного описания), то устанавливаем их.

Слегка отводим вперед рычаг черного цвета в нижней части блока и утапливаем блок в разъемы базового блока, при этом рычаг фиксируется в закрытом положении. Для извлечения блока необходимо потянуть за рычаг.

Вынимаем карту MMC из маленькой белой коробочки и устанавливаем (этикеткой вверх, обрезом вправо, контактами вниз) в разъем на передней панели блока MCP.

Распаковываем блок MGI и модуль MGI2D, устанавливаем модуль MGI2D на плату блока MGI. Разъемы модуля MGI2D имеют ключи, установить неправильно его нельзя. Можно ориентироваться еще и по стрелке, нарисованной на плате MGI2D, – она должна указывать в центр платы блок MGI. Если станция укомплектована несколькими модулями MGI2D (максимум 4), устанавливаем все. Единственный переключатель на плате блока поставить в положение «Вкл.»

Распаковываем и устанавливаем остальные блоки. Никаких переключателей и разъемов для подключения дополнительных модулей на них нет.

Более подробное описание процесса сборки станции приведено в документации [2].

Читать еще:  Где кнопка office в ворде

Все. Можно включать питание. Подключать Ehternet-интерфейс в локальную сеть пока не имеет смысла – на блоке MCP настроен адрес по умолчанию, а на блоке MGI он вообще равен 1.1.1.1. Поэтому сначала нам понадобится системный телефон, а в дальнейшем – программа-конфигуратор АТС.

Телефон, да не простой

Для начала работы со станцией нам обязательно понадобится как минимум один системный телефон (СТА). Для определенности будем использовать наиболее дешевую модель – Samsung DCS-12B, двенадцатикнопочный телефон с двухстрочным ЖКИ-индикатором. Понадобится он нам для начального программирования станции, потому что адрес по умолчанию не сменить никак, кроме как с СТА. Понадобится он нам и для дальнейшего программирования и выяснения ошибок, потому что станция не имеет других интерфейсов подключения программы-конфигуратора, кроме COM-порта и доступа по Ethernet.

Что такое системный телефон? Это телефон, подключаемый к ЦАК, который, кроме того что он используется по назначению, предоставляет своему пользователю большой выбор сервисных функций, вплоть до программирования кнопок через АТС, отображает номер и идентификатор звонящего абонента и т. д. Но в настоящий момент нас не интересуют пользовательские функции, нас больше интересует то, что с его помощью можно изменять настройки АТС. Для этого вначале освоимся с управлением АТС через него.

Непосредственно под дисплеем находятся три кнопки без названия, функции которых примерно аналогичны кнопкам на сотовых телефонах, когда возможное действие отображается на экране.

Во время обычного пользования СТА как телефоном, на экране в нижней строке отображаются действия, которые можно выполнить с их помощью. Но поскольку в режиме программирования задействованы обе строки, нам придется пользоваться кнопками вслепую.

Мы назовем их для определенности «левая под дисплеем» (ЛПД), «средняя под дисплеем» (СПД) и «правая под дисплеем» (ППД), при этом кнопка ППД находится рядом и немножко выше кнопки .

При программировании АТС кнопка ППД используется для перемещения курсора в следующую позицию, где можно вводить или изменять данные.

Кроме ППД, для программирования используются кнопки и , с помощью которых переходят на следующий (предыдущий) экран настроек, и кнопка

Инженеру телефонной сети обязательно необходимо иметь как минимум один СТА, потому что некоторые операции (например, MMC 818) можно выполнять только с СТА.

Следует также иметь в виду, что для большинства операций по программированию АТС необходимо предварительно разрешить эти действия, введя пароль технического специалиста, который по умолчанию равен 4321. Для ввода пароля предназначена MMC 800.

Сбор статистики с samsung officeserv 7200 (Officeserv + WinTariff)

Он запрашивает запускать ли данный апплет. Выбираем — Разрешить однократно.
Далее по запросу — сохраняем его. После загрузки можно переименовать его — например officeServ7200.jnlp

Далее вы можете сразу запускать консоль не заходя на веб страницу, а запуская сохраненный апплет.
После запуска вводим логин/пароль

Щелкаем на Страница поиска и вбиваем туда SMDR.
Выдастся несколько пунктов, отвечающих поисковому запросу.

Правим поочередно:
2.5.3 — Какие события будут сыпаться в журнал — я включил туда SMDR Print по всем локальным телефонам и Звонки по внутренним телефонам (2й столбец)
Остальные столбцы в принципе догадываюсь для чего нужны, но не стал включать. Не заубдьте после изменений сохранять конфигурацию.

5.6.1 Включаем SMDR (Station Message Detail Record). Для этого включаем VDC SMDR Status ON (ДА) и VDC UCD Status ON (Да)

5.6.3 Включаем опции журналирования.
Я включил Входящие/Исходящие тел. Группы, Caller ID. Повключал многое — много не значит плохо))

Далее в строку поиска вбиваем слово LAN и ищем пункт LAN Printer.
5.6.2 LAN Printer. С этим пришлось повозиться. Меняем Update to LAN card на ДА и также Printer Destination на PC.
После сохранения Update to LAN Card опять встал на № (Нет). И это меня сбило с толку. Как оказалось напрасно.
Конфигурация применилась.

После введенных изменений делаем коннект telnet IP_ADDRESS 5100.
При правильно сконфигурированном SMDR во первых вы подключитесь на данный
порт, во вторых в строке Current Status появится PC, а в терминале соединения увидите строки следующего вида:

SMDR REPORT FOR [ ] Feb/15/2013 12:36

CINDEX T EXT AUTH TRK MM/DD STT.TIME DURATION FG DIALED DIGIT ACCOUNT CODE COST CLIP NUMBER CLIP NAME

049459 1 500 702 02/15 12:33:19 00:00:00 IR ***** 0.00 495*******

Таким образом у вас SMDR заработал и стал исправно выплевать статистику.
Осталось ее обработать.
Для обработки можно воспользоваться WinTariff.
Сразу хочу сказать, что если у вас WinTariff пишет статистику в свой файл PbxCollect01.log (для этого необходимо будет поставить соответствующую галочку, но об этом попозже), а при запуске модуля обработки статистики пусто — то значит вы выбрали не ту модель АТС .

Итак. Скачиваем Wintariff с сайта. Устанавливаем его.
Заходим в настройки PbxCollect.
Выбираем модель АТС, а также тип подключения (в моем случае — сеть):

Выбираем место хранения базы звонков.

Дублируем информацию в лог PbxCollect01.log

Если включить отображение входящих данных — то получим аналог подключения по telnet-у на 5100 порт.

Проверяем статистику (должен расти счетчик обработанных звонков):

Если при запуске Модуля обработки нет записей — то проверьте модель АТС и тип. Пощелкайте — методом проб и ошибок можно найти нужное)))

AXIS Device Manager — программа для видеонаблюдения. Инструкция. Скачать

AXIS Device Manager — программа для видеонаблюдения. Инструкция. Скачать

AXIS Device Manager является эффективным инструментом для инсталляторов и администраторов систем безопасности, позволяющим управлять всеми основными задачами по установке, безопасности и обслуживанию систем видеонаблюдения.

Скачать программу можно на официальном сайте компании Axis в России по этой ссылке.

Программное обеспечение призвано упростить управление камерами и обеспечить упреждающую защиту от кибератак.

ПО Axis Device Manager значительно повышает безопасность оборудования благодаря централизованному управлению учетными записями, паролями и сертификатами, а также повышению защищенности устройств в соответствии с руководством компании Axis по усилению защиты. С его помощью системные интеграторы и администраторы могут без лишних затрат внедрять важные функции управления безопасностью систем.

AXIS Device Manager подходит для объектов, на которых установлено большое количество устройств. Данное приложение может управлять системами, куда входит до двух тысяч устройств Axis на одном объекте или несколько тысяч устройств, если таких объектов несколько.

Функционал

ПО AXIS Device Manager предлагает широкий спектр функций для управления всеми основными задачами по установке, безопасности и обслуживанию устройств.

На этапе монтажа:

  • назначение IP-адреса;
  • экспорт списка устройств и отслеживание активов;*
  • управление пользователями и паролями;*
  • управление ACAP;
  • обновление прошивки;*
  • управление сертификатами HTTPS;*
  • распространение сертификатов IEEE 802.1x;*
  • маркировка устройств.

В процессе эксплуатации:

  • мониторинг состояния устройств;
  • сбор данных от устройств;
  • подключение к нескольким серверам/системам;
  • настройка устройств и конфигурации;
  • копирование настроек на несколько устройств;
  • точки восстановления;
  • возможность восстановить заводские настройки по умолчанию;
  • замена устройств в составе систем безопасности;
  • обновление и управление сертификатами;*
  • усиление киберзащиты.*
Читать еще:  Microsoft office 2020 keys

* Указывает на функции, способствующие повышению уровня кибербезопасности.

Преимущества

  • Управление всеми основными задачами по установке, безопасности и эксплуатации для большинства устройств Axis.
  • Быстрая и простая настройка новых устройств, настройки резервного копирования и восстановления.
  • Оперативная установка обновлений и приложений прошивки.
  • Подходит для систем любого размера
  • Обеспечение кибербезопасности (управление HTTPS и загрузка сертификатов IEEE 802.1x, управление учетными записями и паролями).

Инструкция по работе с программой представлена в листающемся PDF файле. Если она не отображается, перезагрузите страницу сайта.

Работаем с Device Manager

При любых аппаратных проблемах я, как большинство администраторов Windows NT, предпочла бы иметь под рукой инструмент, подобный Windows 9x Device Manager. Эта программа позволяет просматривать установки и производить настройку аппаратных устройств, как говорится, «легким движением руки». Кроме того, она существенно упрощает процедуру поиска и устранения неисправностей, возникающих в результате конфликтов настроек аппаратуры либо из-за неправильно выбранных драйверов.

Поэтому я очень обрадовалась, обнаружив программу Device Manager в Windows 2000. При помощи этой утилиты можно менять настройки подключенных устройств, устанавливать и удалять компоненты, а также без особого труда исправлять неполадки в работе аппаратуры.

Как запустить Device Manager

Device Manager представляет собой обычную оснастку MMC. Запустить ее можно несколькими способами.

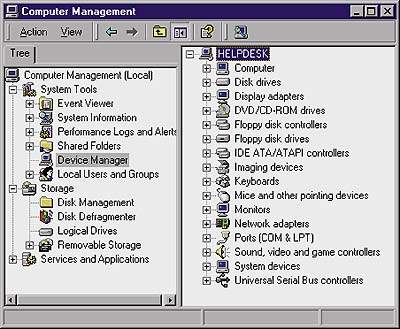

    Открыть контекстное меню My Computer и выбрать Manage (Управление) — откроется локальная консоль Computer Management. Затем нужно выбрать объект Device Manager под Computer Manage-mentSystem Tools, и содержимое Device Manager появиться в правой панели (см. Экран 1).

Просмотр подключенных устройств

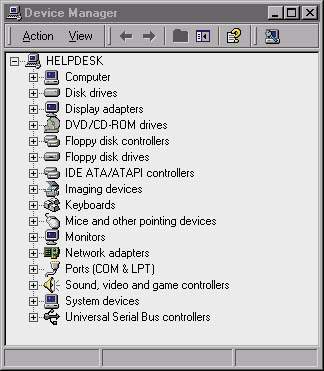

По умолчанию Device Manager отображает списки устройств, сформированные по типу (или классу). При запуске Device Manager обычно ни один класс устройств не раскрыт. Но если в работе какого-либо устройства возникают ошибки, соответствующий класс раскрывается, и данное устройство обозначается характерным значком желтого цвета с восклицательным знаком.

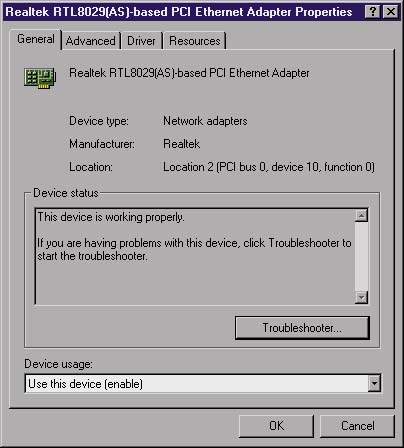

Чтобы проверить работу того или иного устройства или что-то поменять в его настройках, нужно раскрыть соответствующий класс и дважды щелкнуть на значке устройства — раскроется диалоговое окно Properties. В этом окне всегда присутствует вкладка General (см. Экран 3), в которой отображается текущий статус устройства, а также вкладка Driver, где можно прочитать подробную информацию о драйвере устройства и при желании обновить его версию. Для большинства устройств еще имеется вкладка Resources, где перечислены используемые устройством ресурсы системы.

По умолчанию Device Manager некоторые устройства не показывает. Чтобы их увидеть, нужно выбрать в меню View пункт Show hidden devices. В результате в списке класса устройств Non-Plug and Play Drivers появляются драйверы, поддерживающие системные службы. В зависимости от типа установленных устройств в списке могут появиться и другие драйверы. Например, раскрывая отображаемый по умолчанию класс Network adapters, можно увидеть только установленные в системе сетевые платы, но, когда выбран режим отображения скрытой информации, на экран выводятся данные о WAN-драйверах для IP, PPTP и остальных протоколов.

При желании порядок отображения устройств в Device Manager можно изменить. Для этого в меню View нужно выбрать один из приведенных ниже параметров.

  • Devices by connection (Устройства по подключению) — список сортируется в соответствии с типом — подключения устройств (т. е. COM2, system board).

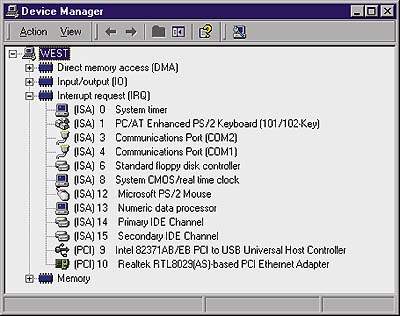

  • Resources by type (Ресурсы по типу) — список Device Manager составляется в соответствии с типом ресурсов системы и их использованием в различных устройствах.
  • Resources by connection (Ресурсы по подключению) — список формируется в соответствии с типом подключения ресурсов системы и их использованием в различных устройствах в порядке подключения последних.

Тот или иной способ представления в Device Manager выбирают в зависимости от ситуации. Например, любой из двух последних упомянутых способов удобен для проверки настроек прерывания (IRQ) в системе. Требуется просто выбрать один из них и раскрыть список Interrupt request (IRQ), как показано на Экране 4.

Конфигурирование устройств

С помощью Device Manager можно вносить изменения в конфигурацию устройств: например, менять настройки ресурсов или обновлять тип драйвера, обслуживающего данное устройство. Не все устройства поддерживают весь набор конфигурационных параметров, некоторые из них блокируют возможность изменения настроек. В случае конфликта устройств можно воспользоваться режимами enable или disable. Однако не для всех устройств можно их отключить, пример — жесткие диски.

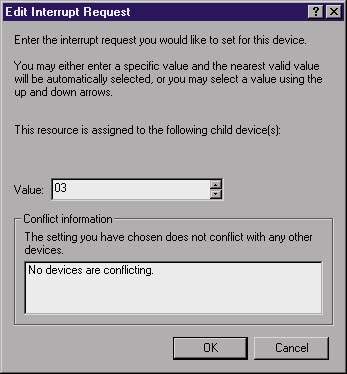

Изменение ресурсов. Чтобы поменять настройки ресурсов, следует открыть вкладку Resources в окне Properties выбранного устройства, выбрать нужный ресурс, снять флажок Use automatic settings и щелкнуть Change Setting. Появится новое окно. Например, если выбрать ресурс Interrupt Request, откроется диалоговое окно Edit Interrupt Request (см. Экран 5). С помощью стрелок «вверх/вниз» нужно выбрать соответствующее прерывание в поле Value. Можно задавать значения вручную, но лучше использовать те, что предлагаются в поле Value. В ответ на действия пользователя система или сообщает о конфликте с уже имеющимися настройками, или просто подтверждает, что все работает.

Обновление драйверов. Чтобы обновить драйвер устройства, нужно выбрать вкладку Driver и щелкнуть Update Driver. Запускается мастер Upgrade Device Driver Wizard, который шаг за шагом проводит пользователя по всем этапам процесса обновления. Установить драй-вер можно с компакт-диска, с дискеты, с локального диска или через сеть.

Отключение драйверов. Можно отключить устройство и тем самым освободить занимаемые им ресурсы. Этот метод применяют и при поиске конфликтов настроек; отключение одного устройства высвобождает ресурсы, что позволяет наладить работу другого устройства. Другой способ предотвращения конфликтов — отключать устройства и создавать дополнительные аппаратные профили. Создавать несколько аппаратных профилей имеет смысл при работе с портативными компьютерами, например, в случае их подключения к док-станции. Аппаратные профили, которые создаются и настраиваются в окне System Properties вкладки Hardware, необходимы только для PnP-устройств.

При отключении (disable) устройства не удаляются ни из Device Manager, ни из реестра. Просто устройство становится недоступным для работы, а занимаемые им ресурсы освобождаются. При этом на строке с устройством в Device Manager появляется красный значок с символом Х. Для обратного подключения устройства в окне Properties нужно щелкнуть Enable Device.

Удаление устройств

Прежде чем отсоединять устройства, не удовлетворяющие стандарту PnP, всегда следует предварительно удалить их в Device Manager. Алгоритм работы PnP в Windows 2000 не учитывает PnP-устройства, которые удаляются из компьютера, так что удаленное устройство просто пропадает из окна Device Manager, и его больше не существует.

Чтобы деинсталлировать устаревшее устройство, его нужно выбрать в окне Device Manager и в меню Action нажать Uninstall (либо выбрать ту же команду в контекстном меню). Затем требуется подтвердить выполненное действие.

Теоретически, процедура деинсталляции должна удалять выбранное устройство из Device Manager, а в реестре вычеркивать все упоминания о его настройках. Однако в реестре существует ряд параметров, которые даже после процедуры деинсталляции остаются на прежних местах. Обычно эти параметры не мешают, даже если их значения указаны и для других устройств.

Читать еще:  Как удалить 32 разрядный microsoft office

Поиск новых PnP-устройств

Если в процессе работы к компьютеру подключается новое PnP-устройство, то механизм Windows 2000 PnP не запускается в тот же самый момент, поскольку PnP проводит инвентаризацю таких устройств только во время запуска операционной системы. Вообще говоря, «на ходу» присоединять устройства не следует, но многие игнорируют это правило при установке принтеров или модемов.

Чтобы система начала поиск новых PnP-устройств без перезагрузки, нужно выбрать команду Scan for hardware changes из меню Actions в окне Device Manager. Распознав новое устройство, операционная система отобразит стандартное сообщение New Hardware Found. Если же этого не произойдет, то, вероятнее всего, данное устройство PnP не поддерживает. В этом случае следует воспользоваться модулем панели управления Add/Remove Hardware для выполнения процедуры ручной установки.

Поиск и устранение неисправностей

Когда в списке устройств появляется значок с желтым восклицательным знаком, это говорит о неполадках в работе обозначенного устройства. Диалоговое окно Properties чаще всего содержит малопонятные сведения о возникшей проблеме, некоторый код ошибки и совет щелкнуть по находящейся в этом же окне кнопке Troubleshooter. При нажатии этой кнопки запускается программа поиска аппаратных неисправностей, которая задает ряд вопросов и затем формулирует некоторые предположения (или же задает еще несколько дополнительных вопросов) о причинах неисправности. Бытует мнение, что программа Troubleshooter в состоянии решить проблему с конфликтующим устройством, но мне ни разу не приходилось в этом убедиться. Но вот что действительно может помочь, так это статья Microsoft «Explanation of Error Codes Generated by Device Manager» (support.microsoft.com/ support/kb/articles/q125/1/74.asp), в которой перечислены коды ошибок. Пояснение к ним частенько помогает продвинуться в нужном направлении. На мой взгляд, эта статья полезнее программы Troubleshooter.

Печать отчета

Меню Device Manager содержит параметр Print, предназначенный для генерации отчета об устройствах ком-пьютера. При этом предоставляются следующие возможности.

  • System summary: печатается суммарная информация обо всех устройствах. Многие администраторы печатают и хранят эти отчеты, чтобы после сбоя в системе быстро восстановить настройки (особенно это касается устройств, не соответствующих стандарту PnP).
  • Selected class or device: печатается информация о выбранном классе или устройстве.
  • All devices and system summary: на печать выводится вся информация о настройках устройств, зачастую излишне подробная.

Диалоговое окно Print содержит флажок Print to file («печатать в файл»), что особенно ценно при большом объе-ме информации (в частности, если использовать отчет All devices…). Но следует иметь в виду, что формат результирующего файла «привязан» к выбранному принтеру и просмотреть файл на экране нельзя. Для печати такого файла следует задать команду copy filename.prn LPTx /b. Поэтому я установила принтер типа generic на каждую станцию и указала в качестве порта File. Теперь я могу открыть отчет в любом текстовом редакторе и печатать любые полученные данные.

Device Manager помогает разрешать конфликтные ситуации при использовании системных ресурсов, указывать настройки устройств вручную и изменять характер работы отдельных устройств. С Device Manager можно работать и удаленно. Правда, только в режиме чтения, зато не покидая своего рабочего места.

Кэти Ивенс — редактор Windows 2000 Magazine. Является соавтором более 40 книг по компьютерной тематике, включая «Windows 2000: The Complete Reference» (Osborne/McGraw-Hill). С ней можно связаться по адресу: kivens@win2000mag.com.

Поделитесь материалом с коллегами и друзьями

Форумы «Системы связи и контроля доступа»

25.03.09 18:07davinchi — 156 / 22.10.05

1. Можно ли OfficeServ 7100 расширить до OfficeServ 7200?
2. Можно ли OfficeServ 7100 пустить с нуля и полностью запрограммировать не имеея ни одного цифрового систменого телефона?
3. Количество внутренних IP каналов должно соответсвовать количесву внутренних IP телефонов? Например, если лицензиями на плате MP11 открыть 8 VoIP каналов, то можно будет подключить только 8 IP телефонов или не важно сколько будет IP телефонов, но одновременно смогут разговаривать только 8?

● #1 25.03.09 22:59Ржeвский Эксперт — 1743 / 25.01.06

1. Нет
2. Да
3. Нет

● #2 26.03.09 15:11fise — 157 / 14.11.08

То Ржевский: Можно пару слов поподробней по п.2, как все-таки можно програмировать с нуля без системника? Как узнать и изменить IP-адрес, для програмирования по локалке

Из журнала “Системный администратор” — “. Для начала работы со станцией нам обязательно понадобится как минимум один системный телефон (СТА).
. Инженеру телефонной сети обязательно необходимо иметь как минимум один СТА, потому что некоторые операции (например, MMC 818) можно выполнять только с СТА.

http://www.samag.ru/cgi-bin/go.pl?q=articles&n=06.2007&a=01&rid=2 часть1
http://www.samag.ru/art/08.2007/08.2007_02.html часть2

● #3 26.03.09 18:41davinchi — 156 / 22.10.05

fise — 26.03.09 15:11

То Ржевский: Можно пару слов поподробней по п.2, как все-таки можно програмировать с нуля без системника? Как узнать и изменить IP-адрес, для програмирования по локалке

Из журнала “Системный администратор” — “. Для начала работы со станцией нам обязательно понадобится как минимум один системный телефон (СТА).
. Инженеру телефонной сети обязательно необходимо иметь как минимум один СТА, потому что некоторые операции (например, MMC 818) можно выполнять только с СТА.

http://www.samag.ru/cgi-bin/go.pl?q=articles&n=06.2007&a=01&rid=2 часть1
http://www.samag.ru/art/08.2007/08.2007_02.html часть2

Огромное спасибо за ссылки — очень информативно…
Вот что меня ставит в ступор (цитата из первой статьи):

Все. Можно включать питание. Подключать Ehternet-интерфейс в локальную сеть пока не имеет смысла – на блоке MCP настроен адрес по умолчанию, а на блоке MGI он вообще равен 1.1.1.1. Поэтому сначала нам понадобится системный телефон, а в дальнейшем – программа-конфигуратор АТС.

Блок МСР (это я так понимаю имеется ввиду плата MP11) имеет какой-то IP-адрес по умолчанию, странно что его не указали. Вот чего не пойму почему нельзя включить станцию, потом на компе с установленным ПО для управления временно выставить IP-адрес из подсети IP-адреса по умолчанию самой станции (как это обычно делается) и подсоединиться к станции прогой для управления и ей изменить ММС 830 и 812 с последующим перезапуском станции и возврощением IP-адреса компа с которого управляется станция к прежнему виду.
to Ржевский:
отвечая на второй вопрос в первом посту Вы имели ввиду подход описанный выше?

● #4 27.03.09 2:42Ржeвский Эксперт — 1743 / 25.01.06

проц имеет IP по умолчанию. Он часто меняется. Если отсустсвует системник, можно подключиться напрямую кросс-овером и запустить сниффер (wireshark например). Также можете почитать в мануале настройки по умолчанию к 830ому коду. Обновить прошивку (818) без системника , действительно, не получится.

● #5 27.03.09 10:59fise — 157 / 14.11.08
